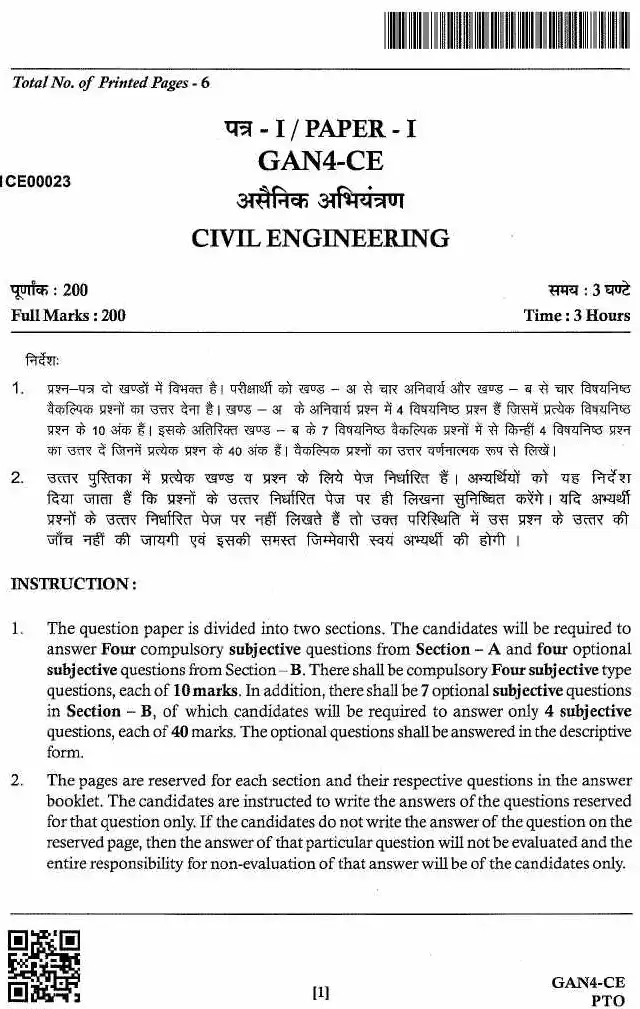

JPSC ACF Main Civil Engg Question Paper 2024 PDF

Section A

Q1.

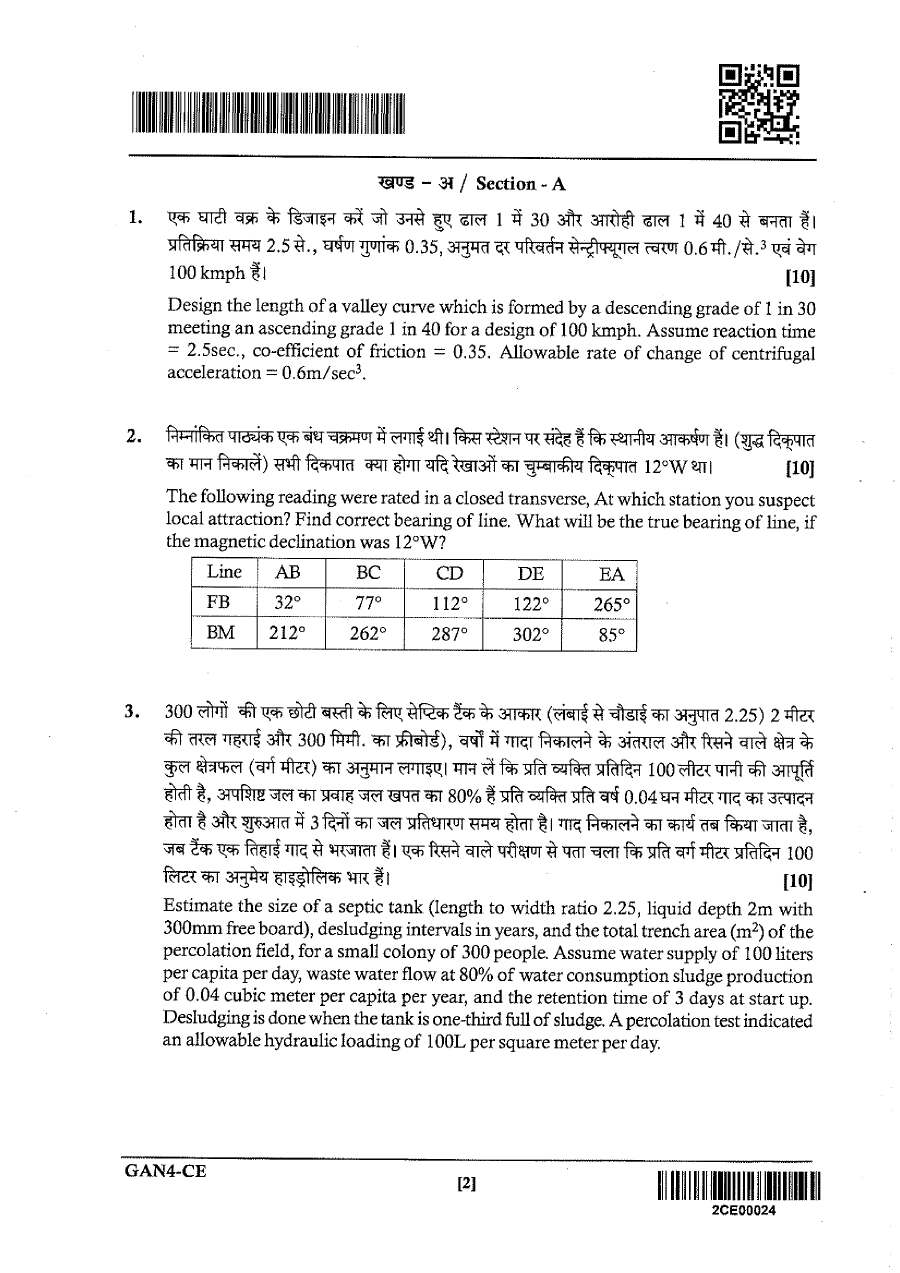

(a) एक घाटी वक्र के डिजाइन करें जो उनसे हुए ढाल 1 में 30 और आरोही ढाल 1 में 40 से बनता हैं। प्रतिक्रिया समय 2. 5 से. , घर्षण गुणांक 0. 35, अनुमत दर परिवर्तन सेन्ट्रीफ्यूगल त्वरण 0. 6 मी. /से. ^3 एवं वेग 100 kmph हैं। Design the length of a valley curve which is formed by a descending grade of 1 in 30 meeting an ascending grade 1 in 40 for a design of 100 kmph. Assume reaction time = 2. 5sec. , co-efficient of friction = 0. Allowable rate of change of centrifugal acceleration = 0. 6m/sec3.

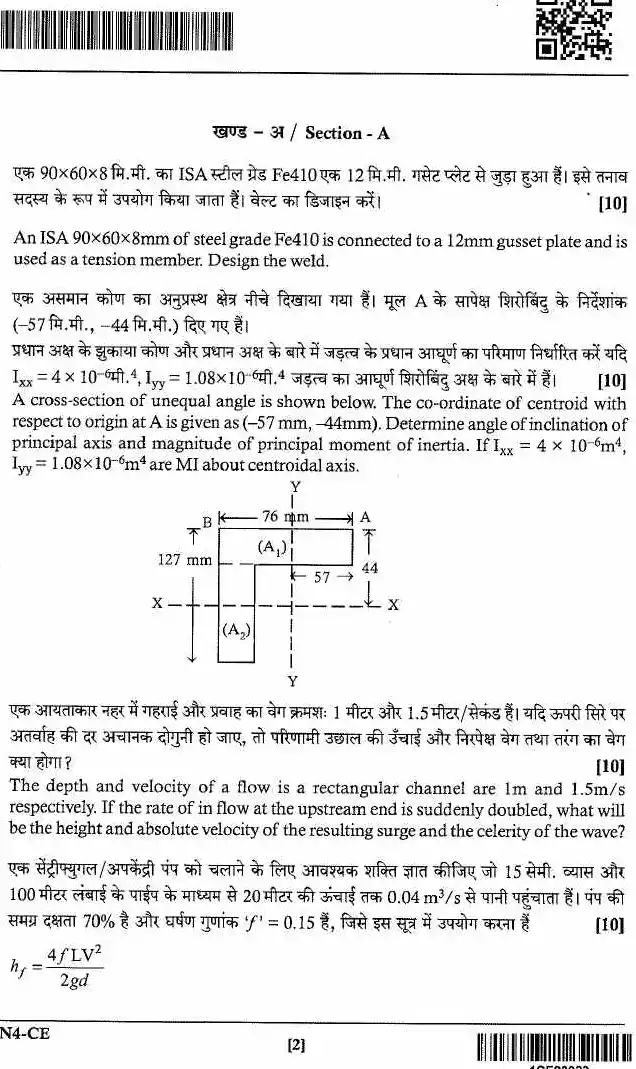

(b) एक 90x60x8 मि. मी. का ISA स्टील ग्रेड Fe410 एक 12 मि. गसेट प्लेट से जुडा हुआ है। इसे तनाव के रूप में उपयोग किया जाता है। वेल्ड का डिजाइन करें। An ISA 90x60x8mm of steel grade Fe410 is connected to a 12mm gusset plate and is used as a tension member. Design the weld.

Section A

Q2.

(a) निम्नांकित पाठ्यंक एक बंध चक्रमण में लगाई थी। किस स्टेशन पर संदेह हैं कि स्थानीय आकर्षण हैं। (शुद्ध दिकृपात का मान निकालें) सभी दिकपात क्या होगा यदि रेखाओं का चुम्बाकीय दिक्पात 12°W था।
The following reading were rated in a closed transverse, At which station you suspect local attraction? Find correct bearing of line. What will be the true bearing of line, if the magnetic declination was 12°W?
Line AB BC DE CD. EA 32^{circ} FB 77^circ 112^circ 122^circ 265^circ ΒM 212° 262° 302^circ 287° 85^circ

(b) एक असमान कोण का अनुप्रस्थ क्षेत्र नीचे दिखाया गया है। मूल A के सापेक्ष शिरोबिंदु के निर्देशांक (-57 मि. मी. , -44 मि. ) दिए गए हैं। प्रधान अक्ष के झुकाया कोण और प्रधान अक्ष के बारे में जड़त्व का परिमाण निर्धारित करें यदि I_xx = 4 × 10^-6m⁴, I_yy = 1. 08 × 10^-6m⁴ जड़त्व का आघूर्ण शिरोबिंदु अक्ष के बारे में हैं। A cross-section of unequal angle is shown below. The co-ordinate of centroid with respect to origin at A is given as (-57 mm, -44mm). Determine angle of inclination of principal axis and magnitude of principal moment of inertia. If I_xx = 4 × 10^-6m⁴, I_yy = 1. 08 × 10^-6m⁴ are MI about centroidal axis.

Section A

Q3.

(a) 300 लोगों की एक छोटी बस्ती के लिए सेप्टिक टैंक के आकार (लंबाई से चौडाई का अनुपात 2.25) 2 मीटर की तरल गहराई और 300 मिमी. का फ्रीबोर्ड), वर्षों में गादा निकालने के अंतराल और रिसने वाले क्षेत्र के कुल क्षेत्रफल (वर्ग मीटर) का अनुमान लगाइए। मान लें कि प्रति व्यक्ति प्रतिदिन 100 लीटर पानी की आपूर्ति होती है, अपशिष्ट जल का प्रवाह जल खपत का 80% हैं प्रति व्यक्ति प्रति वर्ष 0.04 घन मीटर गाद का उत्पादन होता है और शुरुआत में 3 दिनों का जल प्रतिधारण समय होता है। गाद निकालने का कार्य तब किया जाता है, जब टैंक एक तिहाई गाद से भरजाता हैं। एक रिसने वाले परीक्षण से पता चला कि प्रति वर्ग मीटर प्रतिदिन 100 लिटर का अनुमेय हाइड्रोलिक भार हैं।
Estimate the size of a septic tank (length to width ratio 2.25, liquid depth 2m with 300mm free board), desludging intervals in years, and the total trench area (m2) of the percolation field, for a small colony of 300 people. Assume water supply of 100 liters per capita per day, waste water flow at 80% of water consumption sludge production of 0.04 cubic meter per capita per year, and the retention time of 3 days at start up. Desludging is done when the tank is one-third full of sludge. A percolation test indicated an allowable hydraulic loading of 100L per square meter per day.

(b) एक आयताकार नहर में गहराई और प्रवाह का वेग क्रमशः 1 मीटर और 1.5 मी/सेकंड हैं। यदि ऊपरी सिरे पर अंतर्वाह की दर अचानक दोगुनी हो जाए, तो परिणामी उछाल की ऊँचाई और निपेक्ष वेग तथा तरंग का वेग क्या होगा?
The depth and velocity of a flow is a rectangular channel are 1m and 1.5m/s respectively. If the rate of in flow at the upstream end is suddenly doubled, what will be the height and absolute velocity of the resulting surge and the celerity of the wave?

Section A

Q4. एक सेंट्रीफ्यूगल/अपकेंद्री पंप को चलाने के लिए आवश्यक शक्ति ज्ञात कीजिए जो 15 सेमी. व्यास और 100 मीटर लंबाई के पाईप के माध्यम से से 20 मीटर की ऊंचाई तक 0.04 m³/s से पानी पहुंचाता है। पंप की समग्र दक्षता 70% है और घर्षण गुणांक 'f' = 0.15 है, जिसे इस सूत्र में उपयोग करता है
h_f = (4fLV²)/(2gd)
